双头双通道型材加工中心/SD3550V7S-2-BT30
技术规格书
深圳市精雕数控设备有限公司
地址：深圳市光明区公明街道办西田社区第三工业区29、30、31栋
电话：0755-29423909、0755-29588251
手机：13924586646 周先生(微信同号)
抖音号：SDSK20211688
公司官网：www.cncjdj.com
铝型材加工中心官网：www.szjdsk.cn
新能源汽车配件网：www.sdskcnc.cn
一、机器简介：
1、SD3550V7S-2-BT30机型系列是专门为客户量身定做的大型高速双头双通道型材加工中心；相当于2台机器同用1套数控系统和1套床身；可同时加工2个不一样的工件也可双头同时分段加工同一个工件；2Y轴机头前后移动，可同时前后移动也可单独前后移动，2X轴机头可同时左右移动也可单独左右移动，2Z轴主轴可同时上下移动也可单独上下移动。加工批量产品时可使用双头同时加工产品，也可以把X1轴移至机床左侧单独用X2轴加工长行程工件，实现一台两用的功能。
2、天轨式结构，调试简单便捷，运动机构设计在横梁顶部轻巧便捷方便清理。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。
4、可另加第四旋转轴、侧铣头、探头功能。

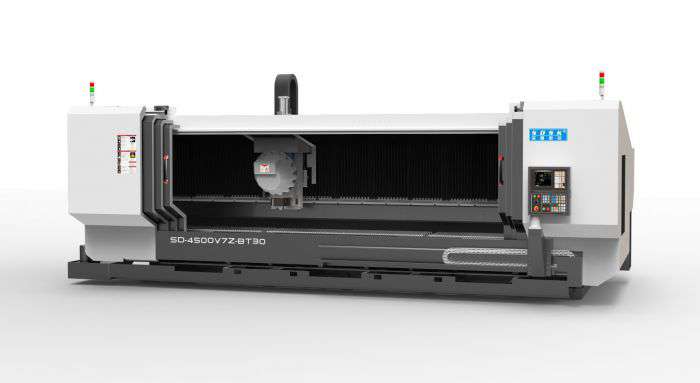

(图片仅为参考，以实物为准)
二、机器主要配置清单(单位:mm)
规 格 说 明 | 数量 | 原产地 |
新代数控系统(220MA) | 全套 | 台湾 |
新代3.7～5.5KW主轴电机 | 2个 | 台湾 |
2X2Y5.9KW、2Z3.1KW新代伺服电机，Z带抱闸 | 各2套 | 台湾 |
2X2Y/2Z轴用台湾TBI精密级(X5020，Y4020，Z3216)滚珠丝杆 | 全套 | 台湾 |
2X2Y2Z轴用台湾上银/银泰或同等级品牌 精密级直线导轨(XZ35mm滚珠，Y35mm滚柱) | 全套 | 台湾 |
台湾大悦直联式短鼻主轴BT30/100/20000rpm (配油压打刀缸) | 2个 | 台湾 |
2*16位飞碟式刀库(冈田) | 2套 | 台湾 |
床身2X2Y2Z轴全铸铁、钢构底座，主要配件为铸铁机械零配件(HT300) | 1套 | 自制 |
配电柜恒温系统（雷德） | 1套 | 东莞 |
施耐德电气配件（施耐德） | 1批 | 天津 |
进口TBI P级角接触配对轴承 | 全套 | 台湾 |
主轴油冷机 （雷德） | 1台 | 东莞 |
电子手轮（昱普） | 1套 | 广州 |
对刀仪（深圳精雕 ） | 1个 | 自制 |
X/Y/Z轴配风琴罩 | 各1套 | 自制 |
X/Y/Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
自动润滑油泵（宝腾） | 1套 | 东莞 |
空气过滤器（日本雷曼 M107-A空气过滤器） | 2套 | 浙江 |
喷水装置 | 2套 | 自制 |
气枪、水枪 | 各1把 | 浙江 |
水泵750W（斯纳尔） | 2个 | 常州 |
机床附件 | 1套 | 深圳 |
BT30刀柄/配大小全套缩咀（三合） | 10个 | 深圳 |
链板排渣机 | 1套 | 自制 |
自动双开门(可另选) | 无 | 自制 |
三、设备主要技术参数：(单位:mm)
机型 | SD3550V7S-2-BT30 |
外型尺寸 | 长5450宽3500高3000左右 |
工作台尺寸 | X3500*Y500（T槽M16） |
主轴鼻端至台面 | 最高460～最低110 |
飞碟式刀库至工作台面 | 最低435 |
2X/2Y/2Z行程 | X1/X2:最大2650～最小900 2Y:500 2Z:350 |
最大空走速度XYZ | X48m/min Y48m/min Z48m/min |
最大加工速度 | 12m/min |
伺服系统 | 交流伺服 |
系统分辨率 | 0.002 |
三轴垂直度 | 0.015mm |
整机定位精度 | 士0.02mm |
局布定位精度 | 300 mm内±0.01mm |
重复定位精度 | 0.005mm |
主轴数 | 2个 |
主轴伺服驱动功率 | 3.7～5.5KW/个 |
主轴伺服扭矩 | 11～22N.m |
主轴转速 | 20000rpm/min |
夹持刀柄 | BT30 |
飞碟式刀库 | 2*16T |
换刀方式 | 自动 |
对刀方式 | 自动 |
台面承受负荷 | 2000Kg |
额定电压 | 380V/50HZ |
整机最大功率 | 38KW |
整机重量 | 12000Kg左右 |
四、主机标准配置及附件送配件：
1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
2. | 直结式短鼻主轴BT30/100/20000 | 12. | 刚性攻牙功能 |
3. | 自动润滑系统 | 13. | 配电柜恒温空调系统 |
4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
5. | 工具箱 | 15. | 刀头10个（含拉钉、扳手） |
6. | 工作灯 | 16. | 锁刀座 |
7. | 警示灯 | 17. | M14马铁 |
8. | 主轴吹气装置 | 18. | 6寸批士2台 |
9. | 传输线 | 19. | 锁咀 ER32（4-20） 1套 |
10. | 半封闭式护罩 | 20. | 护罩 |
五、机器环境及硬件设施要求
序号 | 环境项目 | 项目要求标准 |
1. | 电源要求 | AC380V（4P）50-60Hz，空气开关 100A，电源电压波动范围 380V±10%以内 |
2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55Mpa，流量≥100L/min |
3. | 真空压力 | ≥0.6 mpa |
4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
5. | 环境噪音/振动 | ≤75dba |
6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
7. | 环境湿度 | 建议 45%-65% |
8. | 气体水分含量 | 无水分 |
