双头双通道型材加工中心SD4500V7-2-BT40
一、机器简介：
1、SD-4500V7-2-BT40机型系列是专门为客户量身定做的大型双头双通道型材加工中心; 天车式结构；相当于2台机器同用1套数控系统和1套床身；可同时加工2个不一样的工件也可双头同时分段加工同一个工件、也可以同时加工2个同样的工件；双Y轴机头前后移动，运动机构设计在横梁顶部轻巧便捷也方便清理，可同时前后移动也可单独前后移动，2X轴机头可同时左右移动也可单独左右移动，2Z轴主轴可同时上下移动也可单独上下移动。加工批量产品时可使用双头同时加工产品，调试简单便捷，也可以把X1轴移至机床左侧单独用X2轴加工长行程工件，实现一台两用的功能。
2、可另加第四旋转轴、侧铣头、探头功能。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。

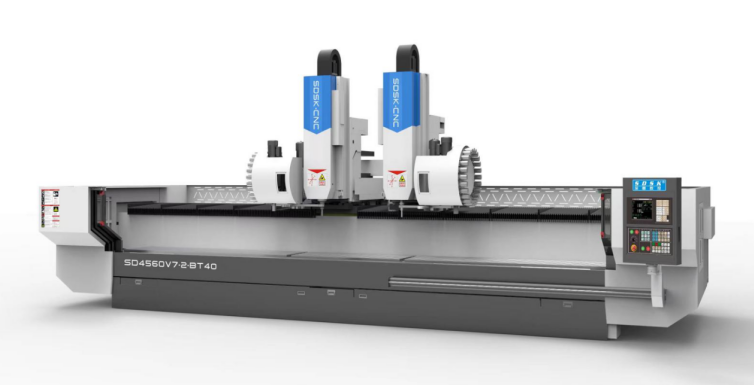

(图片仅为参考，以实物为准)
二、机器主要配置清单(单位:mm)
规 格 说 明 | 数量 | 原产地 |
三菱数控系统-双通道/2X2Y2Z伺服电机/2-11KW主轴伺服驱动 | 全套 | 曰本 |
2X轴配直线电机 | 全套 | 深圳 |
2X轴光栅尺，读数头(1um) | 2套 | 英国 |
2Y/2Z轴用台湾TBI精密级滚珠丝杆(YZ40) | 各2套 | 台湾 |
2X/2Y/2Z轴用 台湾上银/银泰/鼎翰 精密级(X35、Z35滚珠直线导轨、Y35滚柱直线导轨) | 全套 | 台湾 |
2个 | 台湾 | |
24T圆盘刀库(冈田） | 2套 | 台湾 |
机身采用钢板焊接+铸铁组合床身结构，主要配件为铸铁机械零配件(HT300) | 1套 | 自制 |
配电柜恒温空调系统（雷德） | 1套 | 东莞 |
施耐德电气配件（施耐德） | 1批 | 天津 |
进口TBI/KOYO P级角接触配对轴承 | 全套 | 台湾 |
主轴油冷机 （雷德） | 1台 | 东莞 |
电子手轮（昱普） | 1套 | 广州 |
对刀仪（深圳精雕 ） | 1个 | 自制 |
2X/2Y/2Z轴配风琴罩 | 各1套 | 自制 |
2X/2Y/2Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
自动润滑油泵（宝腾） | 1套 | 东莞 |
空气过滤器（日本雷曼 M107-A空气过滤器） | 1套 | 浙江 |
喷水装置 | 2套 | 自制 |
气枪、水枪 | 各1把 | 深圳 |
水泵750W（斯纳尔） | 2个 | 常州 |
机床附件 | 1套 | 深圳 |
BT40刀柄/配大小全套缩咀（三合） | 10个 | 深圳 |
链板排渣机(可另选) | 1套 | 自制 |
三、设备主要技术参数：(单位:mm)
机型 | SD4500V7-2-BT40 |
外型尺寸 | 长7300宽3500高3200左右 |
工作台尺寸 | X4500*Y500（T槽M16） |
主轴鼻端至台面 | 最高850～最低150 |
2X/2Y/2Z行程 | X1/X2﹕最大3500～最小1100 2Y﹕550 2Z﹕700 |
最大空走速度XYZ | X﹕55米/分钟 Y﹕48米/分钟 Z﹕30米/分钟 |
最大加工速度 | 12米/分钟 |
控制系统 | 三菱数控系统-半闭环 |
轮廓控制(2X) | 全闭环 |
伺服系统 | 交流伺服 |
系统分辨率 | 0.002 |
三轴垂直度 | 0.015mm |
整机定位精度 | 士0.02mm |
局布定位精度 | 300 mm内±0.01mm |
重复定位精度 | 0.005mm |
主轴数 | 2个 |
主轴伺服功率 | 11KW/个 |
主轴伺服转矩 | 52.5N.m |
主轴转速 | 12000rpm/min |
夹持刀柄 | BT40 |
圆盘刀库 | 2*24位 |
换刀方式 | 自动 |
对刀方式 | 自动 |
台面承受负荷 | 2000Kg |
额定电压 | 380V/50HZ |
整机最大功率 | 45KW |
整机重量 | 15000Kg左右 |
四、主机标准配置及装箱清单：
1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
2. | 12. | 刚性攻牙功能 | |
3. | 自动润滑系统 | 13. | 配电柜恒温空调 |
4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
5. | 工具箱 | 15. | BT40刀头10个（含拉钉、扳手） |
6. | 工作灯 | 16. | BT40锁刀座 |
7. | 警示灯 | 17. | M16马铁 |
8. | 主轴吹气装置 | 18. | 6寸批士2台 |
9. | 传输线 | 19. | 锁咀 ER32（4-25） 1套 |
10. | 半封闭式护罩 | 20. | 护罩 |
五、机器环境及硬件设施要求
序号 | 环境项目 | 项目要求标准 |
1. | 电源要求 | AC380V（4P）50-60Hz，空气开关 100A，电源电压波动范围 380V±10%以内 |
2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55Mpa，流量≥100L/min |
3. | 真空压力 | ≥0.6 mpa |
4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
5. | 环境噪音/振动 | ≤75dba |
6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
7. | 环境湿度 | 建议 45%-65% |
8. | 气体水分含量 | 无水分 |
